Huby

Huby komunikacyjne
klucz do stabilnej transmisji danych

Nowoczesna latarnia uliczna w mieście o zmierzchu

Dlaczego warto inwestować
w huby komunikacyjne?

Optymalizacja kosztów i długowieczność

Rozwiązanie takie rozszerza autonomię systemu na poziom sieci lokalnej pozwalając na korzystanie przez urządzenia z danych zbieranych w ramach sieci i uodparnia system na ewentualną niedostępność serwerów centralnych. Dla takiego systemu Huby pełnią kluczową rolę w zagwarantowaniu stabilnego połączenia urządzeń IoT z serwerami systemu centralnego.. Przekłada się to na efektywny monitoring i sterowanie w szczególności w połączeniu z lokalną siecią typu mesh zapewniającą dynamiczną komunikację.

Technologia, która zapewnia niezawodność

Sieć lokalna - drugi poziom autonomii

Wybierając rozwiązanie wspierane lokalną siecią mesh kontrolery zyskują drugi poziom autonomii. Szczególnie korzystny jest fakt wysokiej dostępności danych lokalnych dotyczących bezpośredniego otoczenia kontrolowanego punktu oświetleniowego, dzięki czemu możliwe jest np. zastosowanie schematu załączenia/wyłączenia oświetlenia wspieranego informacją o aktualnym stanie oświetlenia zewnętrznego z grupy czujników oświetlenia. Pozwala to na wyeliminowanie istotnych błędów spowodowanych choćby ptactwem “odpoczywającym” na sensorze.

Infrastruktura IoT / płyta główna

Stosowanie sieci lokalnej pozwala również na rozmieszczenie Hubów w miejscach gwarantujących najlepszą dostępność sieci GSM. Zdarzają się miejsca gdzie sygnał GSM nie jest optymalny. Wybierając rozwiązanie wspierane siecią mesh możliwe jest przesunięcie Huba do miejsca kożystengo telekomunikacyjnie - za komunikację z poszczególnymi urządzeniami zadbają silne mechanizmy mesha.

Wykorzystanie sieci mesh to również niższy koszt zakupu i utrzymania komunikacji, Hub może obsłużyć nawet 200 punktów końcowych/kontrolerów zapewniając im ciągłą łączność z systemem centralnym urban.

Integracja z systemem urban od BIOT

Huby pełnią funkcję pośrednika między urządzeniami pracującymi w standardzie Thread a serwerami BIOT. Dzięki temu użytkownicy zyskują dostęp do precyzyjnych analiz i raportów w oparciu o dane zbierane w czasie rzeczywistym.

Kluczowe zalety naszych hubów

Pewność połączenia

Dzięki zastosowaniu nowoczesnych technologii, nasze huby IoT zapewniają niezawodne połączenia nawet w trudnych warunkach środowiskowych. Sieć kratowa (mesh) umożliwia dynamiczne przekierowywanie danych, minimalizując ryzyko utraty pakietów.

W przypadku niedostępności serwerów systemu centralnego, Hub zapewnia archiwizację danych przesyłanych z kontrolerów aby mogły być przekazane gdy serwery będą ponownie dostępne.

Punkty instalacji

Hub może zostać zainstalowany na słupie oświetleniowym, lub w szafie.

Instalacja na słupie pozwala na dobór optymalnych warunków telekomunikacyjnych w miejscach gdzie stabilność sygnału GSM może być niewystarczająca. Doskonały przykładem takiego użycia są krótkie tunele, w których na przestrzeni kilkuset metrów zasięg komunikacji bezpośredniej najczęściej jest całkowicie niedostępny. Zastosowanie Huba umieszczonego przed wjazdem do tunelu pozwala na sterowania nawet 200 oprawami komunikujacymi się z nim za pośrednictwem wydajnej sieci mesh.

Montaż w szafie oświetleniowej pozwala natomiast na skorzystanie z dodatkowych funkcji takich jak: zegar astronomiczny wbudowany w każde urządzenie. Instalacja w szafie zapewnia nadzór nad infrastrukturą oświetleniową poprzez podłączenie dodatkowych urządzeń, jak licznik energii lub krańcówka pozwalająca kontrolować otwarcie drzwi szafki oświetleniowej.

Lokalna komunikacja i automatyzacja

Huby wyposażone są w funkcje lokalnej komunikacji między klastrami urządzeń, co pozwala na implementację inteligentnych systemów sterowania, np.:

  • Oświetlenie nadążne

    system działający autonomicznie, bez konieczności ciągłego nadzoru z chmury.

  • Integracja z czujnikami ruchu i natężenia światła

    co pozwala na dynamiczne dostosowywanie parametrów oświetlenia do warunków otoczenia.

Jak dobrać odpowiedni hub?

Dobór odpowiedniego hubu to kluczowy krok w procesie wdrażania systemu IoT, jednak nie musisz się tym martwić. W BIOT zrobimy to dla Ciebie uwzględniając wszelkie istotne kwestie, jak:

Zasięg i częstotliwość transmisji

dobór technologii z uwzględnieniem potrzeb Twojego miasta Gminy.

Potrzebę nadzoru szaf oświetleniowych.

Specyfikę zabudowy.

Praktyczne zastosowania
hubów IoT

Integracja z czujnikami dla pełnej automatyzacji

Nasze huby można zintegrować z szeroką gamą urządzeń, np.:

liczniki energii/analizatory parametrów sieci

urządzenia rozszerzające (porty wejścia lub wyjącia)

Bezpieczniki

Detektorami natężenia światła

Podsumowanie

Huby komunikacyjne to istotny element każdej nowoczesnej infrastruktury IoT. Dzięki przekrojowi oferowanych technologii jak mesh, LoRa (LoRaWAN), LTE i zapewniają niezawodność transmisji, a ich integracja z platformą urban od BIOT umożliwia efektywne zarządzanie danymi. Wybór odpowiedniego hubu pozwala na pełne wykorzystanie potencjału automatyzacji oraz optymalizację kosztów operacyjnych.

Nowoczesny ekosystem BIOT z procesorem w centralnym punkcie

Więcej informacji na temat typowych błędów pomiarowych oraz ich konsekwencji możesz znaleźć w naszej bazie wiedzy.

Baza wiedzy
Zespół podczas spotkania biznesowegoOświetlenie uliczne w mieścieOprawy oświetleniowe BIOT
Co mówią o nas klienci

Po wdrożeniu kontrolerów BIOT zdalne zarządzanie oświetleniem stało się proste, a koszty energii spadły o ponad 30%.

Co mówią o nas klienci

Integracja z urbanem przebiegła sprawnie. Harmonogramy i scenariusze świecenia działają bezobsługowo.

Co mówią o nas klienci

Stabilna łączność LTE-M i szczegółowa diagnostyka pozwalają nam reagować na awarie zanim zgłoszą je mieszkańcy.

Przydatne materiały i dokumenty do pobrania

Raport roczny 2022

PDF • 12,5 Mb

Przykładowy plik

PDF • 1,9 Mb

Inny Przykładowy plik

PDF • 1,2 Mb

Jeszcze Inny Przykładowy plik

PDF • 3,5 Mb

Nazwa przykładowego pliku

PDF • 2,0 Mb

Stary cennik

PDF • 4,5 Mb

Pytania i odpowiedzi

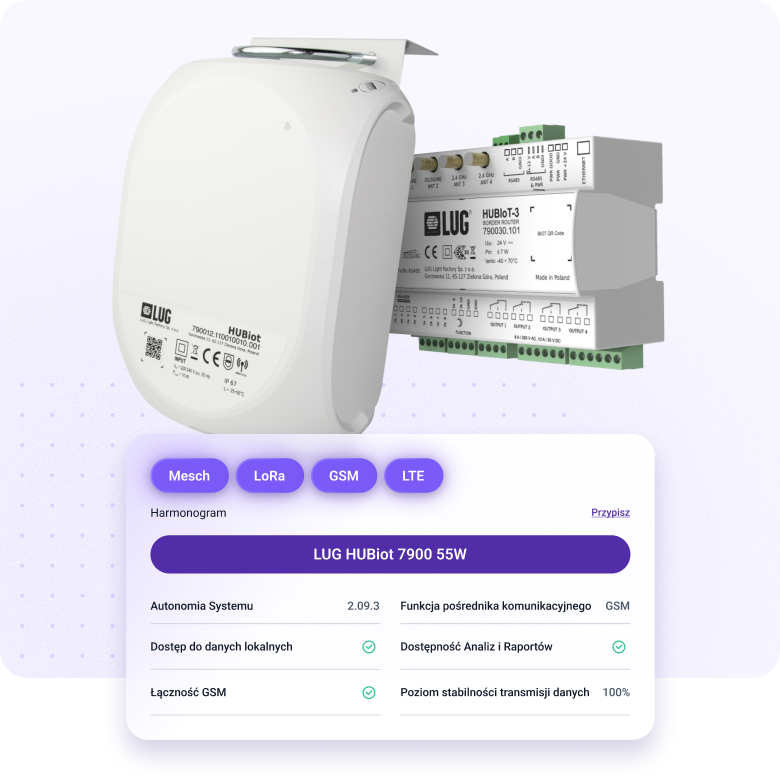

Hub (np. HUBIOT-2) to urządzenie pełniące rolę bramy dostępowej (Gateway). Jest to centralny punkt komunikacyjny, który łączy aplikację chmurową URBAN z kontrolerami i czujnikami zainstalowanymi w terenie (w technologii Thread mesh).
Hub zbiera informacje od kontrolerów (drogą radiową Thread), a następnie przekazuje je do chmury URBAN. Łączy się on z internetem za pomocą sieci komórkowej (GSM 2G/LTE) lub kablowej (Ethernet).
W technologii Thread (Mesh) jeden HUBIoT obsłuży do maksymalnie 200 kontrolerów (Zależne od warunków indywidualnych terenu). W projektach gdzie HUBIoT odpowiada za sterowanie obwodami oświetleniowymi (astoclock) ich ilość będzie odpowiadać iości szaf zasilających w terenie.
Nie. W wariancie LTE (LTE cat M1) każdy kontroler (np. eBLOC) ma własny wbudowany modem GSM i komunikuje się bezpośrednio z serwerem (chmurą URBAN). W takim scenariuszu Huby (bramy dostępowe) nie są wykorzystywane chyba, że projekt wymaga pomiarów w szafie zasilającej lub kontroli obwodów oświetleniowych.
Sam HUBIoT nie jest miernikiem, w wariancie montowanym na szynę DIN, przez odpowiedni interfejs można podłączyć urządzenie pomiarowe (analizator), z którego pomiary zostaną wysłane do aplikacji Urban.
Urządzenie jest wyposażone w szereg interfejsów wejścia binarne i wyjścia przekaźnikowe, interfejs komunikacyjny RS485 modbus. Umożliwia włączanie i wyłączanie obwodów oświetleniowych, monitoring bezpieczników, drzwi szafki itp. Więcej informacji znajdą Państwo w karcie kalogowej urządzenia.
